SEMS6G

개요

SEMS시리즈는 PMS(Power Management System), BEMS(Building Energe Management System),FEMS(Factory Energe Management System), 또는 전력원격검침 System등 대규모 혹은 소규모 전력 관리 시스템에 적합 하도록 설계 되었습니다. SEMS-6G는 ‘최소한의 공간에 최대한 많은 부하(load)들을 관리한다’는 개념으로 디자인 되었습니다. 최소 3상 6개 부하 즉, 하나의 모듈(load: 6EA)부터 최대 4개의 모듈, 3상 기준으로 최대 24개의 부하를 감시 할 수 있으며, 3상의 경우 NEUTRAL CURRENT 및 ZCT를 계측 가능하도록 설계 되었습니다.

상가, 오피스텔, 빌딩의 전력원격검침용으로 아주 저렴하게 구현이 가능합니다

제품특징

  • 삼상 24ch 단상 최대 72ch의 부하를 감시
  • 모듈 하나로 최소 삼상 부하 6ch(단상 18ch) ~ 24ch(단상 72ch)까지의 손쉬운 확장성
  • 원격 검침뿐만 아니라 계측기로도 사용 가능한 정밀도
  • 다양한 통신 방식 제공 RS-232. RS485, TCP/IP
  • 전압 전류 유효 전력 고조파 함유율(THD) 표시
  • Internal DO의 다양한 기능 : 온도 알람 기능 or 전력 펄스 출력 선택가능
  • 안정적인 External DI/DO/AI 모듈 확장
  • Internal 온도 계측/Digital Input/Digital Output 기능
  • 선간/상 전압, 전류, 유효/무효/피상 전력 및 누적/현월/전월 유효/무효/피상 전력량 외 30개의 전력 요소들을 계측
  • 전압 위상각 및 전류 위상각 계측

측정항목

측정항목 단 위 범 위 정밀도 비 고
선간 전압 V 69 ~ 710Vrms 0.3% F.S Line to Line
상 전압 V 40 ~ 410Vrms 0.3% F.S Line to Neutal
전류 A 0.1 ~ 9999 0.3% F.S
NEUTRAL 전류 A 0.03 ~ 9999 0.5% F.S 3상
주파수 Hz 47 ~ 63 0.3% F.S
역률 % -1.000 ~ 1.000 0.5% F.S 각 상 및 3상
유효전력 kW 0.006 ~ 9,999.999 0.5% F.S 각 상 및 3상
무효전력 KVAR 0.000 ~ 9,999.999 0.5% F.S 각 상 및 3상
피상전력 KVA 0.006 ~ 9,999.999 0.5% F.S 각 상 및 3상
유효 전력량 kWh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
무효 전력량 KVARh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
피상 전력량 KVAh 0 ~ 99,999,999.9 0.5% F.S 각 상 및 3상
전력 THD % 0 ~ 100 1[%]F.S 각 상
전압 THD % 0 ~ 100 1[%]F.S 각 상
전류 THD % 0 ~ 100 1[%]F.S 각 상
전압 불평형률 % 0 ~ 100 각 상 및 Total
전류 불평형률 % 0 ~ 100 Total
DI BI 0 : OFF, 1 : ON
DO BI 0 : OFF, 1 : ON
온도 ℃ -20 ~ 110℃ · 1.0℃(-40~0℃)
· 0.5~1.5℃(0~80℃)
· 1.5~2.3℃(80~110℃)

기기정격

전원 100 ~ 240Vac
주파수 50 ~ 60Hz
소비전력 최대 7W
전압 입력 Up to 700Vrms (LINE TO LINE)
전류 입력 Pri.30 ~500A/Sec. 100mV
온도 계측 -20℃ ~ 110℃
DIGITAL INPUT DRY CONTACT 입력
DIGITAL OUTPUT AC 250V/5A, DC 30V/5A(저항부하) or PLUSE OUTPUT - 500WH PER 1PLUSE
사용 온도 -10 ~ 50℃
사용 습도 10 ~ 85% (NON CONDENSING)

통신사양

통신방식 DESCRIPTION
RS-232 FULL DUPLEX
TXD+, RXD-, GND - 3WIRE
9600 BPS 고정
1.2M
RS-485 HALF DUPLEX
MODBUS RTU 프로토콜
DATA+, DATA- - 2WIRE
4800, 9600, 19200, 38400 BPS 선택
TCP/IP MODBUS TCP/IP 프로토콜
10/100M BPS
CROSS CABLE 사용

전력 감시 모니터링 시스템

7인치 마스터

개요

7인치 Master는 에너지 모니터링 시스템으로 개별 부하의 에너지 관리를 효율적으로 통합 관리 할 수 있도록 software를 제공하고 있습니다. 또한 각 부하의 전기적 parameter를 수집하여 Trend를 분석합니다. 분석한 Trend를 기반으로 과부하로 인한 회로 소손 방지 및 역률 보상 유무, 각 부하의 에너지 사용량 분석등을 통하여 효과적인 에너지 관리를 할 수 있도록 설계 되었습니다.

기본사양

  • 메모리 : SDRAM 128MB + NAND Flash 128MB
  • LCD : TFT LCD 7”(800X480), TOUCH
  • 통신 : SERIAL[RS+232(COM1,COM2) / ETHERNET : 100Base-T
  • USB : Host 1Port , Device 1Port
  • 동작 전원 : AC 220v
  • 사용 온도 : 0~70
  • 사용 습도 : 5 ~ 95%( 결로 현상 없을 것)

제품크기

  • 185(H)X127(V)X50(D)
  • Panel Cut(117 X 119)

클램프 타입 CT (부스바 & 케이블 겸용) mA 출력용

WST10F(60A)

모델 전류비 내경
WST-10F(60A) 60A/100mA 10.5mm

WST16F(100A)

모델 전류비 내경
WST-16F(100A) 100A/100mA 16.2mm

WST24F(200A)

모델 전류비 내경
WST-24F(200A) 200A/100mA 24mm

WST36F(400A)

모델 전류비 내경
WST-36F(400A) 400A/100mA 35mm

WST36F(600A)

모델 전류비 내경
WST-36F(600A) 600A/100mA 35mm

WST1000A(1000A)

모델 전류비 내경
WST-1000A(1000A) 1000A/100mA 51mm

준비중입니다.

홈페이지 페이지 변경중입니다.
이용에 불편을 드려 죄송합니다.

준비중입니다.

홈페이지 페이지 변경중입니다.
이용에 불편을 드려 죄송합니다.

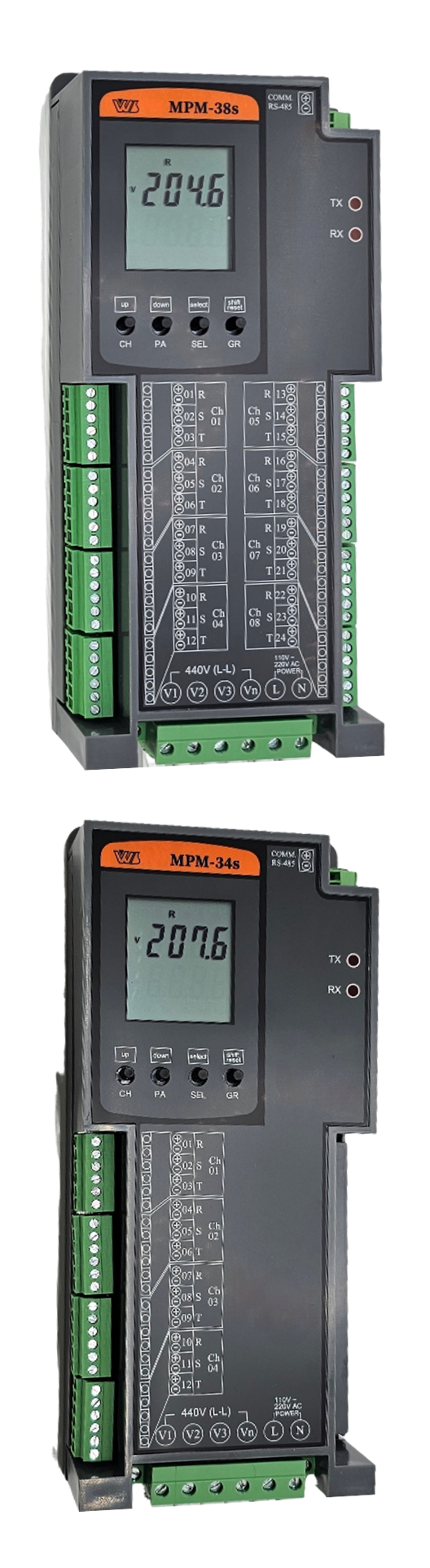

MPM-38s / 34s

개요

MPM-38s/34s은 소규모/대규모의 각 종 배전반, 분전반, MCC반에 설치하여 개별 부하를 효율적으로 감시 할 수 있는 장치로서 하나의 모듈에 8/4개의 3상 부하를 측정( 단상24/12개)할 수 있습니다. 또한 계측데이터를 현장에서 LCD를 통하여 바로 확인 가능하며, 통신기능을 이용하여 원격감시가 가능한 제품입니다

특징

  • 콤팩트한 크기와 설치의 용이성.
    -현장에 맞는 용량의 기성화된 클램프 CT를 사용하여, 정전 작업 없이도 설치가 가능합니다.
  • 산업용 통신 프로토콜 채택 및 확장성
    - 산업용 프로토콜인 Modbus RTU 프로토콜을 적용하여 어떤 PLC나 SCADA와 호환가능하며,같은 제품간(자사제품에 한함) 최대 128대까지 확장하여 사용할 수 있습니다.
  • 1Ø/3Ø4L겸용 – 단상과 3상을 별다른 설정 없이 사용가능 합니다.
  • 전력 감시에 필요한 다양한 PARAMETER 제공
    -(VL-N, A, KW, KVAR, KWH, PF,Hz)
  • 정밀한 ACCURACY (전압, 전류 – 0.5%, 전력 - 1%)
  • 손쉬운 데이터 확인
    - BLUE BACKLIGHT기능의 LCD를 적용하여 현장에서 바로 원하는 데이터를 확인 할 수 있습니다

측정항목

측정항목 단 위 측정범위 정밀도 LCD 통신
전압 V 40.0~9999V (0.5) 상전압, 선간전압 /소수점 첫째 ○ ○
전류 A 0.040~9999A (0.5) 단상 1~24ch, 3상 8ch / 소수점 셋째자리 ○ ○
주파수 Hz 46.0~65.0Hz (0.5) 소수점 첫째 ○ ○
유효전력 Kw 0.100~9999 (1) 단상 1~24ch, 3상 8ch / 소수점 셋째자리 ○ ○
무효전력 KVAR 0.100~9999 (1) 단상 1~24ch, 3상 8ch / 소수점 셋째자리 X ○
역률 % 1.00 ~ -1.00 (1) 단상 1~24ch, 3상 8ch / 소수점 둘째 ○ ○
유효전력량 Kwh 1~99,999,999 (1) 단상 1~24ch, 3상 8ch ○ ○
무효전력량 KVARh 0.100~9999 (1) 단상 1~24ch, 3상 8ch / X X
Total 전류 A 0.100~9999 소수점 셋째 X ○
Total 유효전력 Kw 0.100~9999 소수점 셋째 X ○
Total 유효전력량 kwh 1~9,999,999 X ○

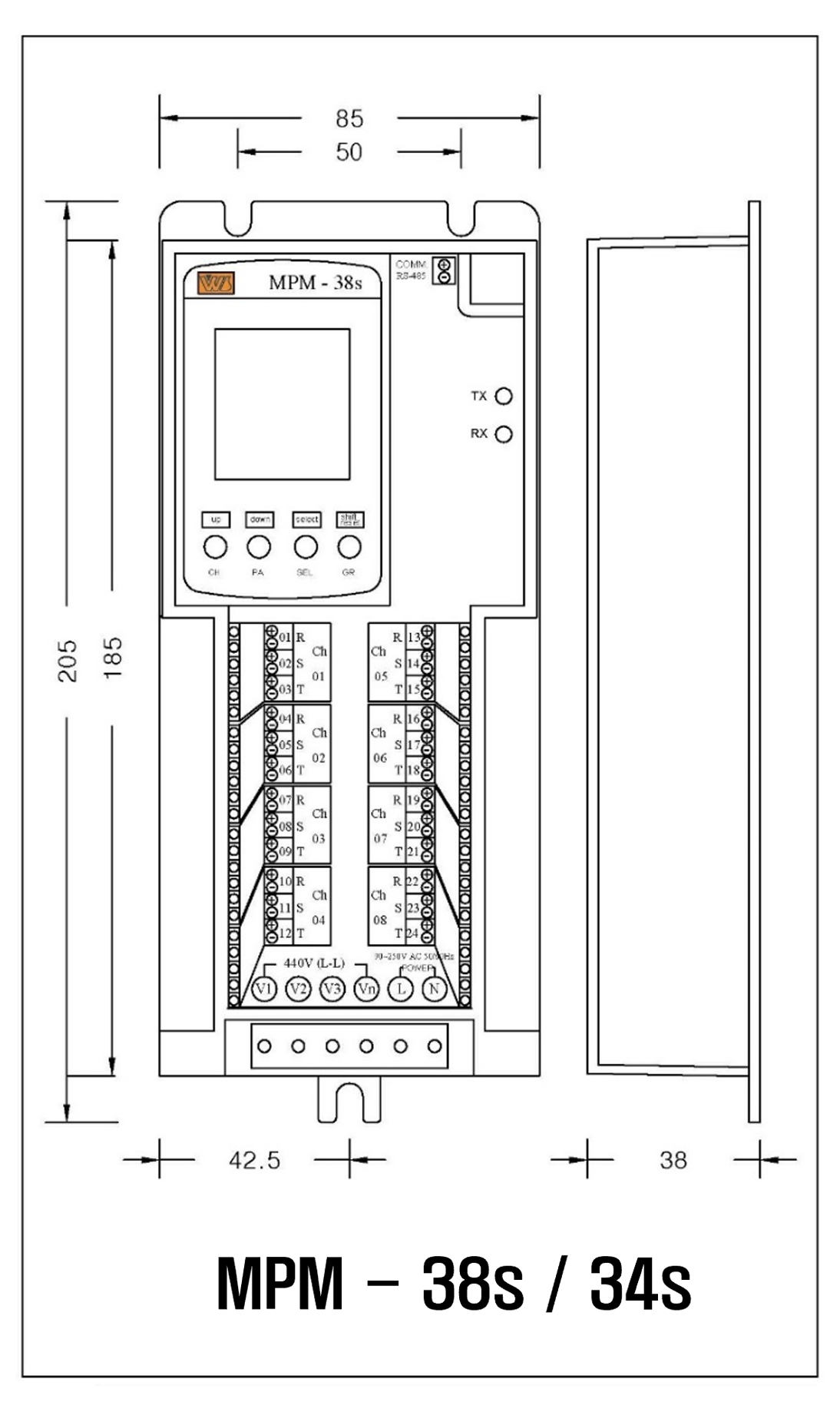

MPM-38s / 34s 도면

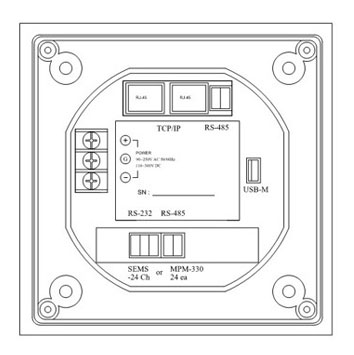

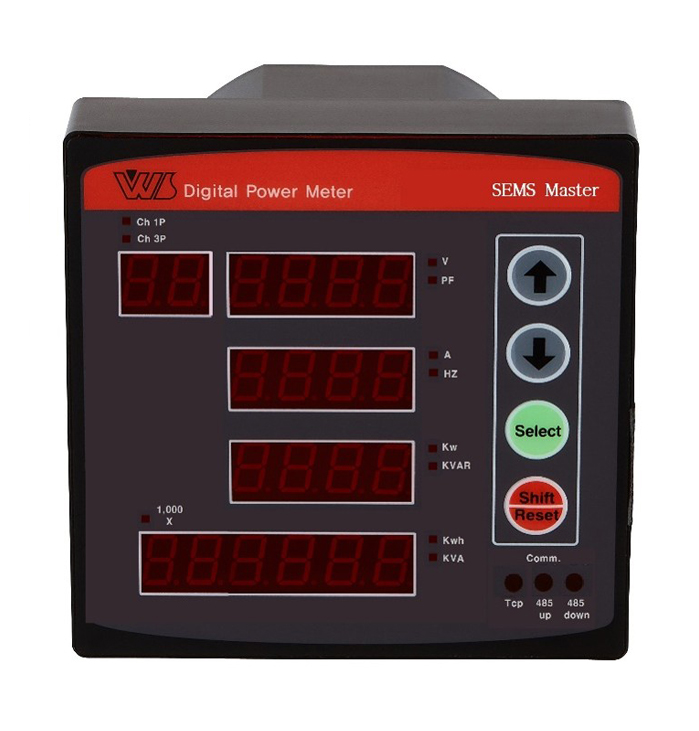

SEMS-Master

개요

SEMS-Master는 기존의 SEMS-6G의 디스플레이 및 셋팅 장치로 SEMS-6G의 데이터를 디스플레이 하면서 상위 스카다 시스템 or PLC등 장비로 멀티TCP/IP 및 RS-485(MODBUS RTU)통신하며 USB메모리로 데이터를 저장 할 수 있습니다. 또한 MPM-330A,AC 24대 디스플레이 및 상위로 전송하는 통신 컨버터를 겸하고 원격에서 전력 데이터를 감시 할 수 있는 제품입니다.

제품특징

  • SEMS-6G 삼상 24ch or 단상 최대 72ch의 부하를 감시
  • SEMS-6G 데이터를 상위로 전송(TCP/IP, RS-485)
  • MPM-330 최대 24대 부하감시
  • MPM-330 데이터를 상위로 전송(TCP/IP, RS-485) 컨버터기능
  • USB메모리로 데이터를 CSV 화일로 저장(저장간격 3,5,10분)
  • 다양한 통신 방식 제공 RS-232. RS485, TCP/IP

계측기능

  • 공급전원 : 110V ~ 220VAC
  • 소비전력 : 5VA
  • 사용온습도 : -20~60도 5~90%(무결로)
  • DC 전류 : Shunt Resistor(50mV), 0.3%(FS)
  • 외형치수 : 117(W)mm x 117(H)mm x 108(H)mm

통신사양

  • 상위통신 : TCP/IP, RS-485
  • Protocol : MODBUS RTU
  • 하위통신 : RS-232C, RS-485
  • Protocol : MODBUS RTU
  • 연결대수 : SEMS-6G(3상 24ch, 단상72ch)
    MPM-330(24대)

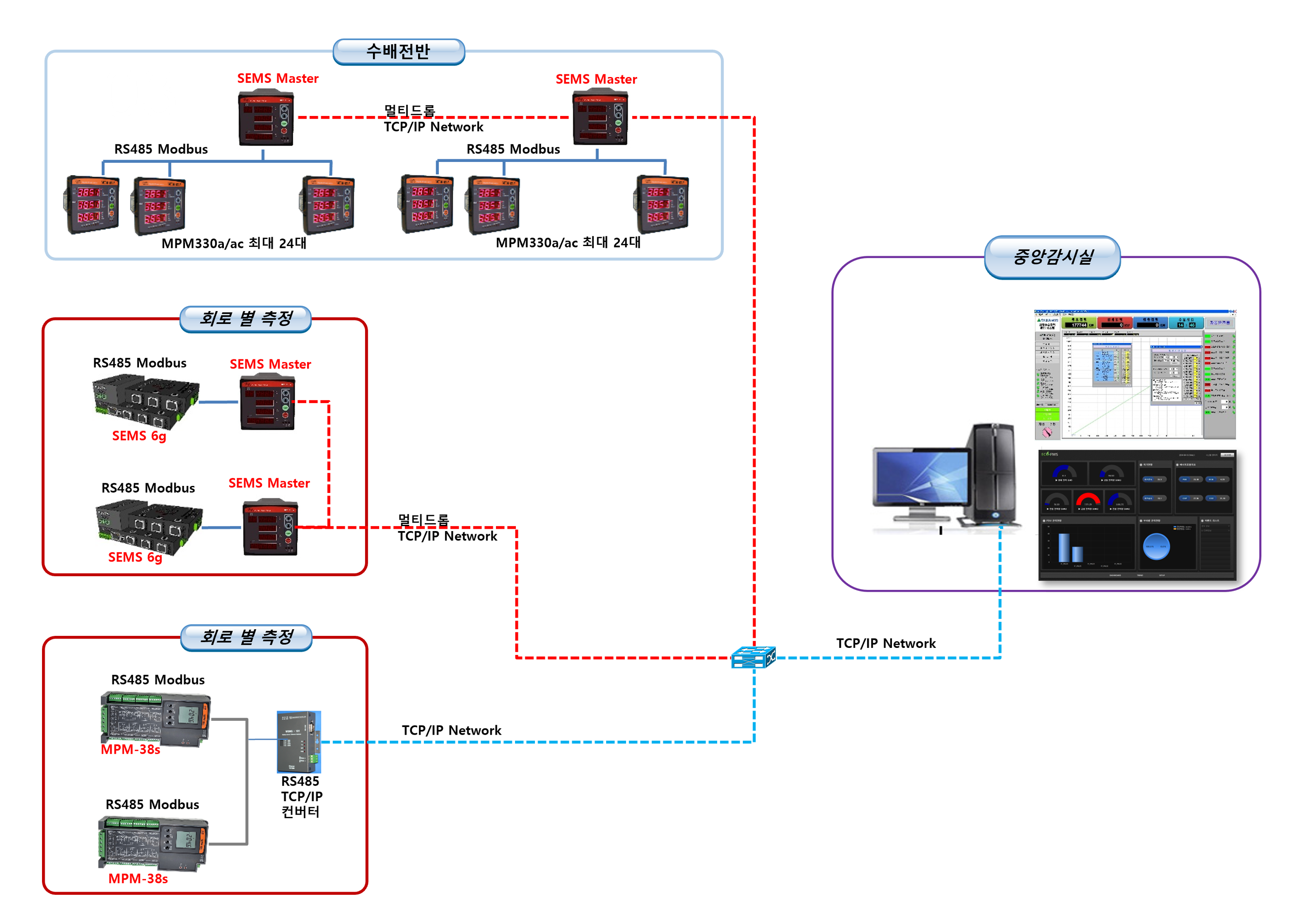

SEMS Master 구성
